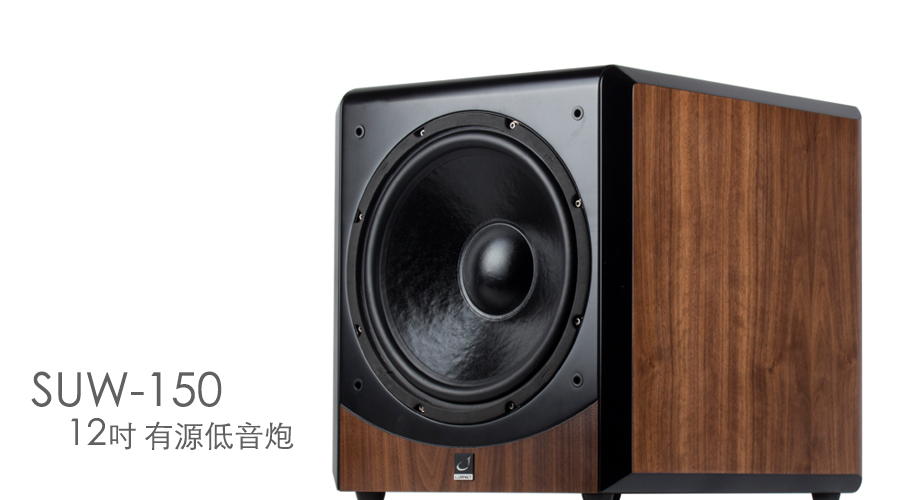

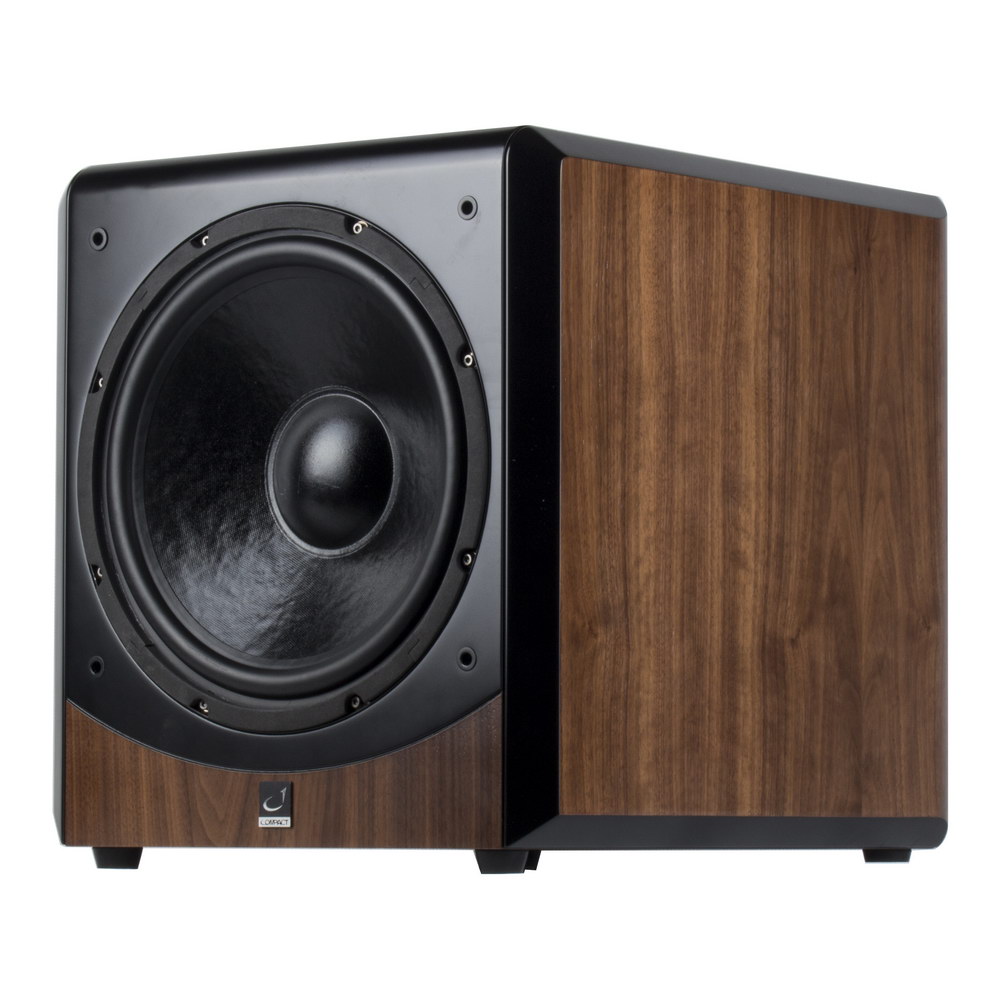

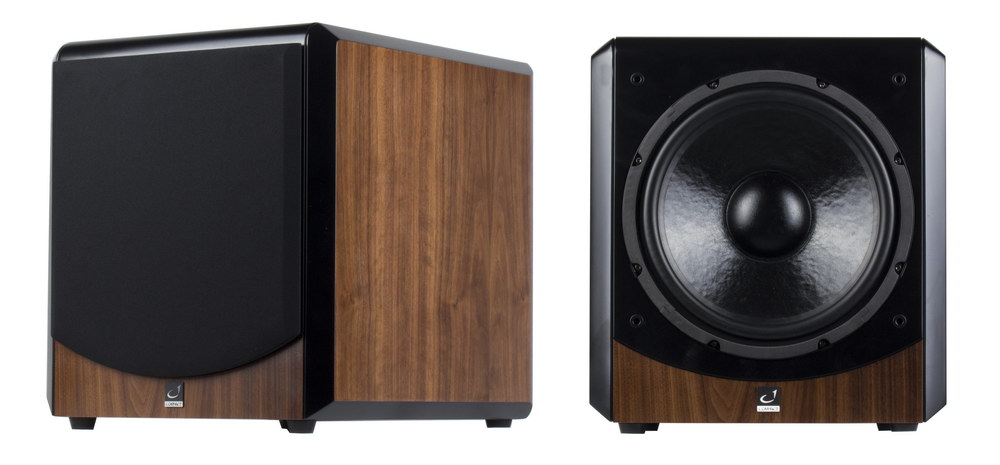

SUW-150 COMPACT惠 普音响（小旋风音响）12吋低音单元有源低音炮，具有低频充盈、速度快、干净、动态强劲，下潜深等特点。可以作为HIFI双声道系统中低频部分的补充。低音炮是家庭影院系统中十分重 要的组成部分，为满足大空间的需求并具有经济适用性，我们着力开发额定输出功率100瓦/12吋单元低音炮，在符合低音炮使用标准的同时，针对本公司的M系列， 维真系列做调整，做到精准融合。推荐搭配本公司 CS、MB、ME、M系列和维真系列产品。

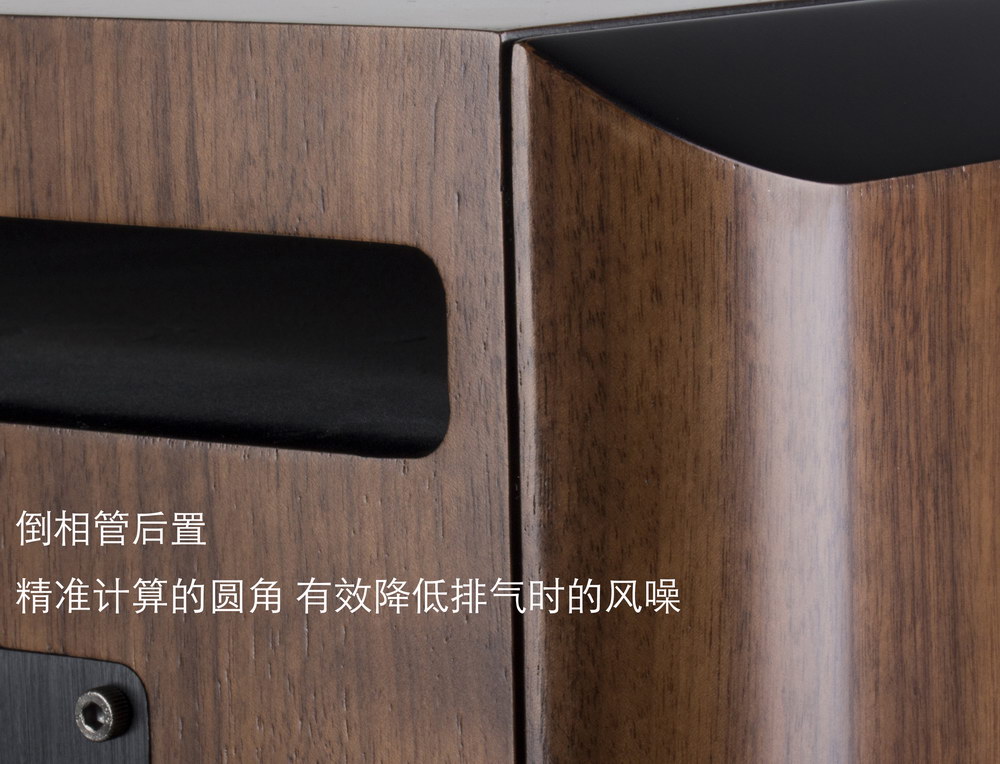

产品形式：一路一单元倒相式

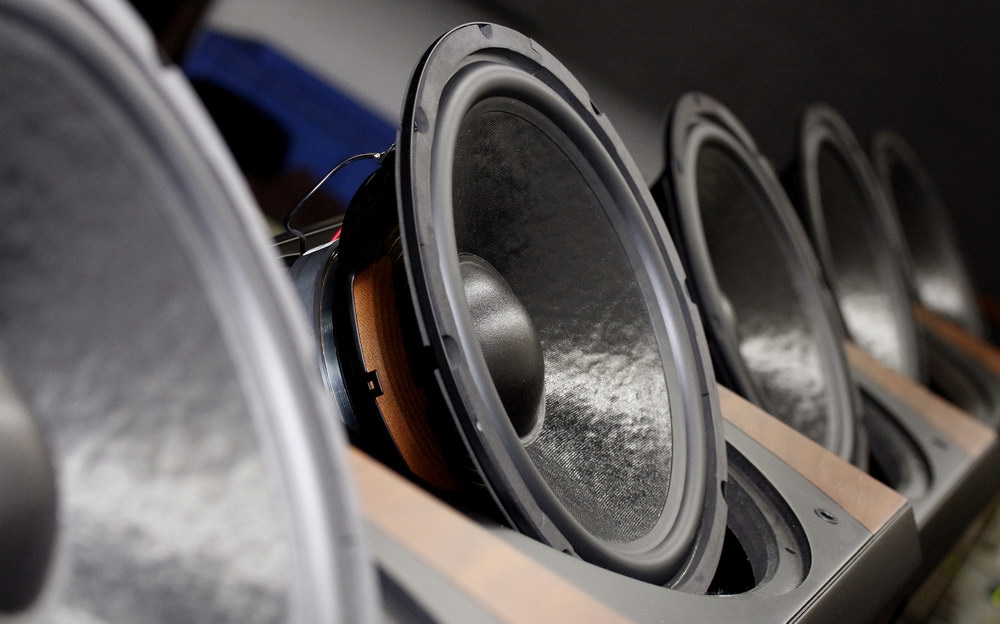

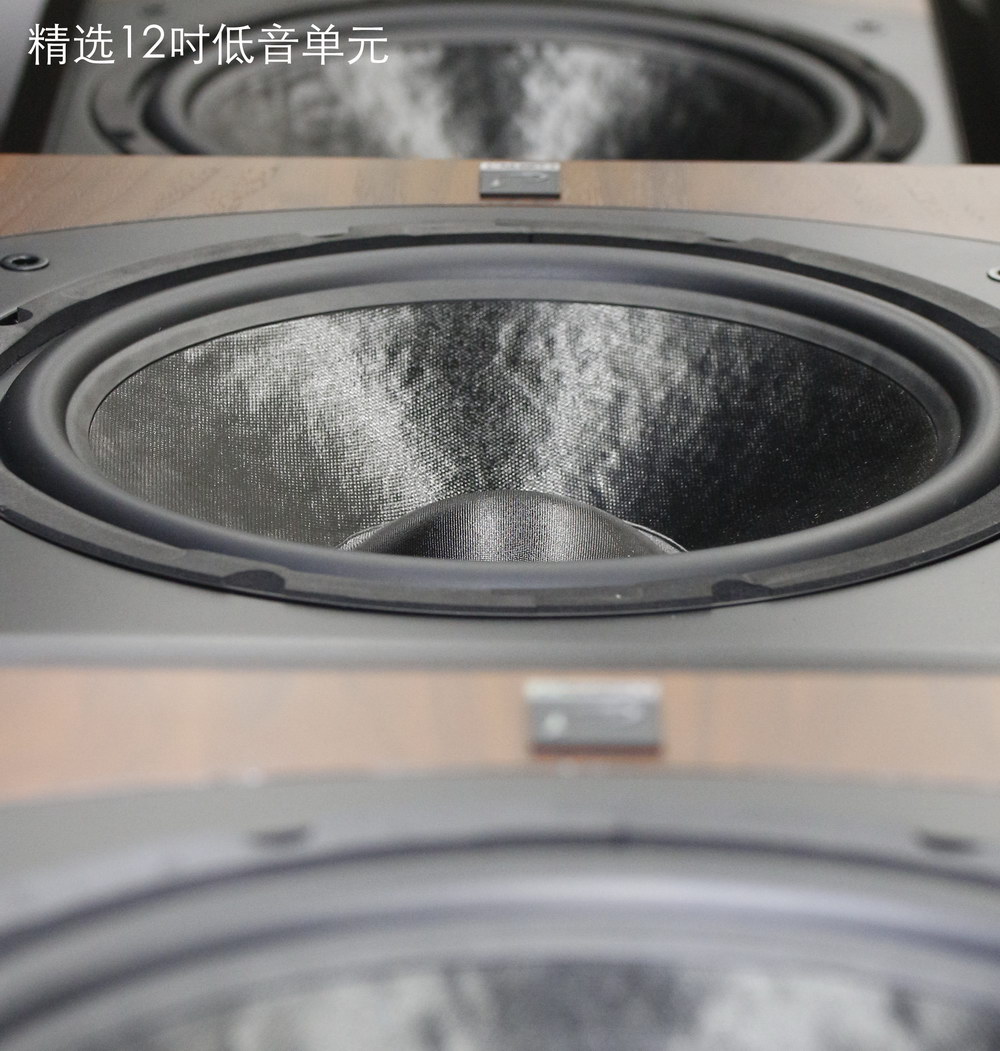

产品单元配置：4 (4欧) 1pcs.
额定输出功率： 100W（4Ω）
额定灵敏度：0.11Vp-p
低通分频点（-12dB）：40Hz-250Hz 连续可调
相位调节：0o、180o连续可调
产品重量：25Kg/只
产品尺寸Dimensions： 465mm×376mm×430mm/只

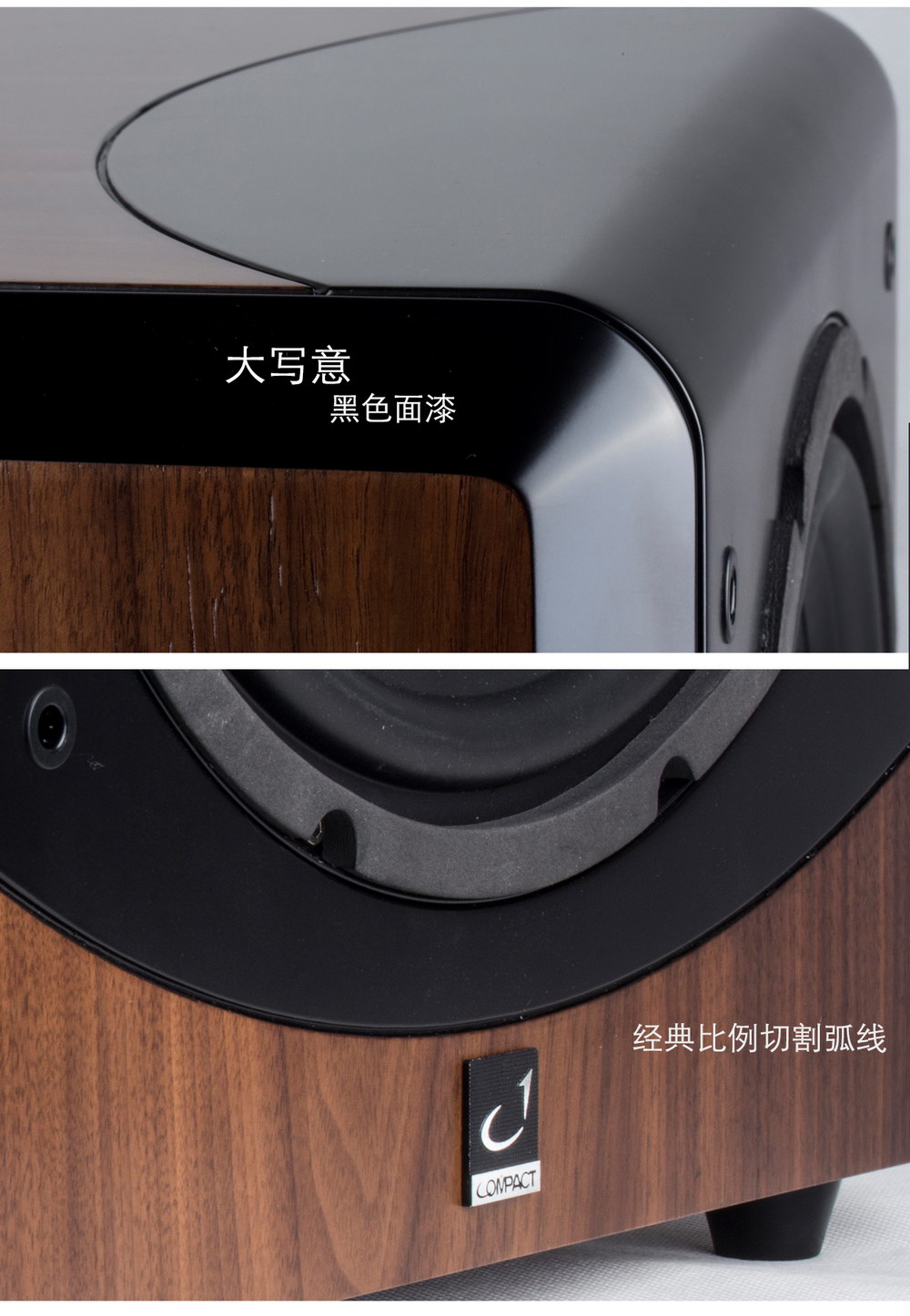

外观：美国核桃原木木皮

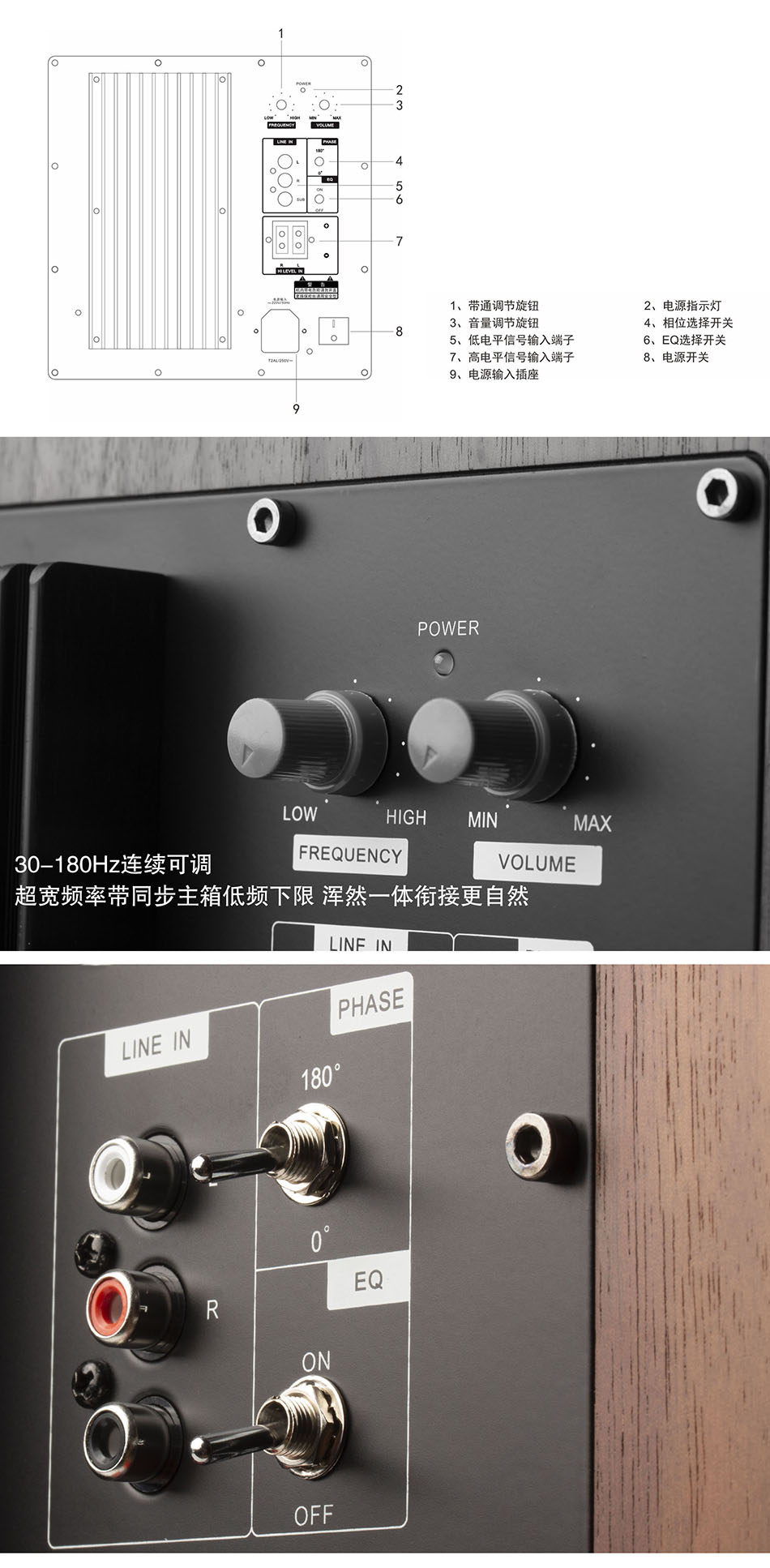

1 电源指示灯：按下电源开关，红色指示亮，表示机器处于待机状态。有信号输入时，红灯转为蓝灯，机器进入工作状态; 当无信号输入一段时间后，机器由工 作状态自动进入待机状态，此时转为红灯 。 .

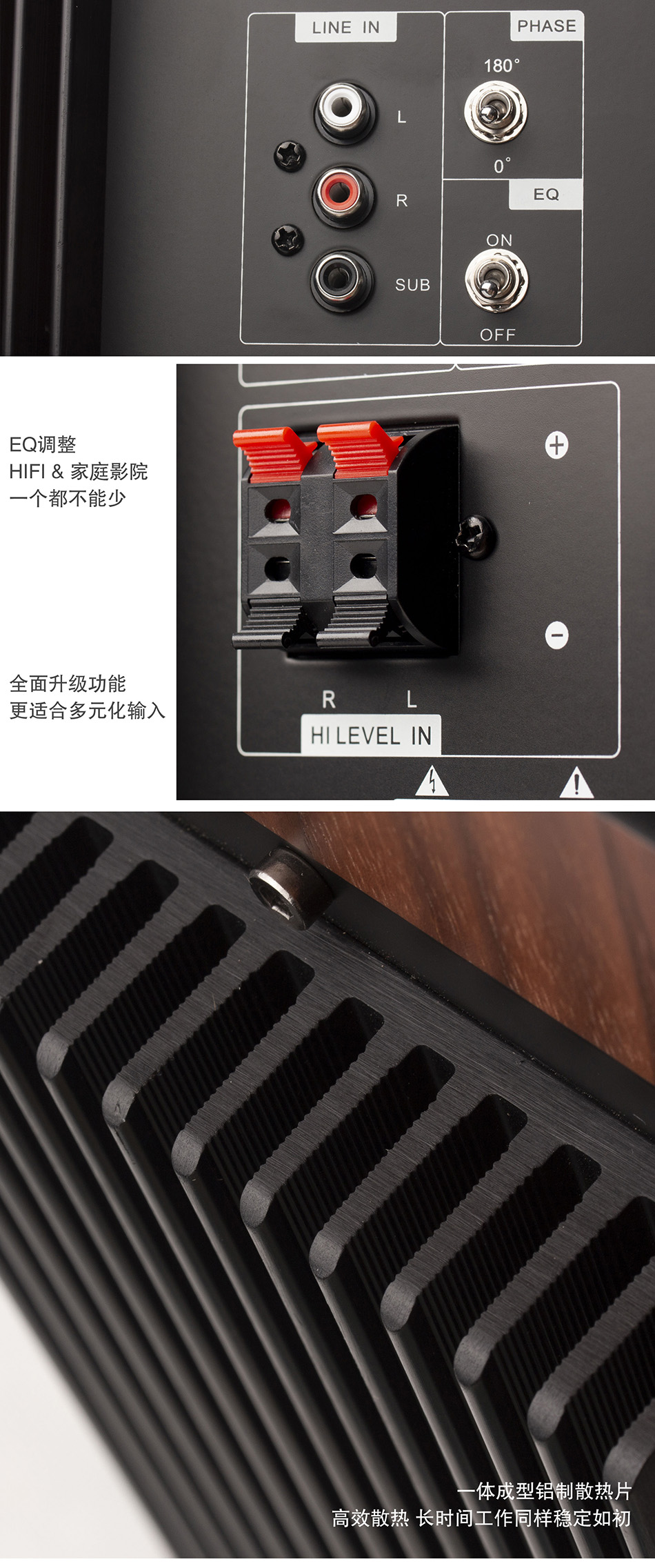

2 相位选择：可以选择与主音箱的低频相位0或180度衔接，使放音相位同步原则，会由于低音炮与主音箱的放音相位不同而造成低频量感减少，或增加。

3 带通调节：旋转带通调节旋钮（CROSSOVER）可能调节低音的重放频率上限，40Hz-240Hz连续可调，与主音箱的低频衔接，达到最佳放音效果。 .

4 音量调节：旋转音量调节旋钮，可以调控低音炮音量的大小（MIN最小，MAX最大）

调试方法：

1 连接好低音炮的信号线。

2 首先打开音源电源放入碟片，然后将SUW-150的音量旋钮调到最小（即逆时针方向拧到尽头），然后打开SUW-150的电源开关，如果没有按此办法开机，低音炮 可能会有开机轻微的冲击声，这属于正常情况，建议按顺序操作。

3 首先顺时针方向旋转音量旋钮，同时配合主音箱聆听，低频有没有混浊、起哄。如果有，则要调整低音炮的实际摆位（调整与墙、墙角或大反射面的距离和角 度）。如果没有，则顺时针方向调节带通旋钮，直到与主音箱配合起来低频的中、上段衔接最好（连贯、平衡）。原则上，主音箱的低音单元口径越小低频下限越高 ，则带通的频率也应调节得越高些，反之亦然。

4 根据听音的实际感受，切换相位选择开关，使音场表现（场宽、纵深和定位）符合您的要求（注：不同的音箱摆位，相位的调节情况会有所差异）。

5 根据主音箱音量的大小，调节SUW-150的音量调节旋钮使低频的量感（声压）充足。

6 根据实际情况，重复步骤3-5，使听音效果最理想。
